熱水鍋爐

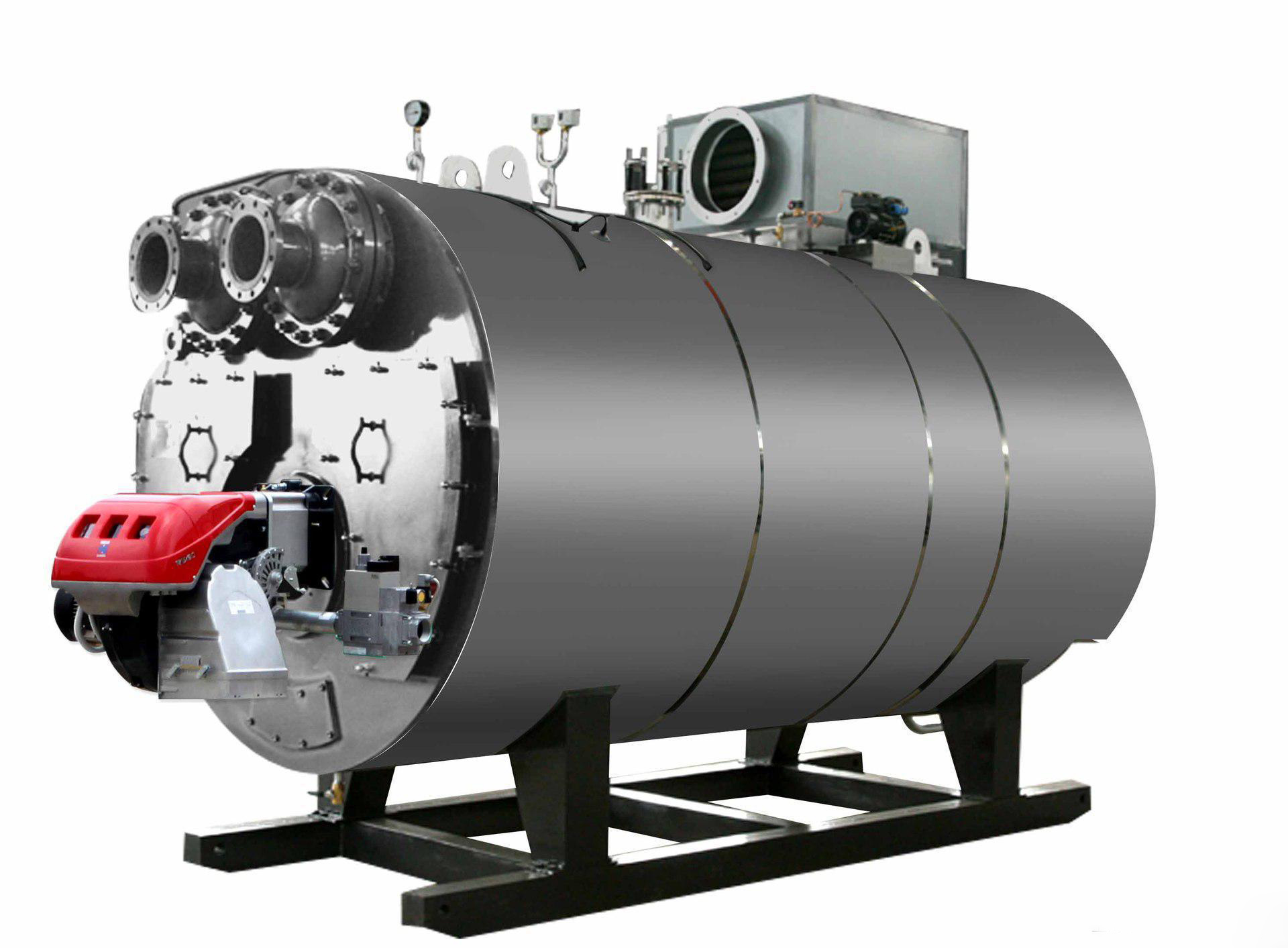

CWNS全自動燃油燃?xì)獬簾崴仩t
CWNS系列全自動燃油燃?xì)獬簾崴仩t，為鍋殼十三回程常壓熱水鍋爐。這個鍋爐最大特點：鍋筒中心對稱，鍋爐采用全濕背結構，以極大的內筒和偏心火箱的結構，其有利于擴容足夠的輻射受熱面。對流受熱面有第二回程和三回程的管束構成?；厝际仪肮馨宀捎门c爐膽連接。第二匯成河第三回程轉彎煙室構成了前煙箱，此處煙溫已低于500℃。因此，前煙管的結構采用輕型結構的耐火保溫材料。鍋爐回水進口內設置的混水裝置，回水先沖刷煙管管束，再接觸爐膽，提高了回水接觸爐膽的水溫。避免了局部產生沸騰的現象。
性能介紹
煙氣流程采用水包火夾套十三回程布置，濕背式結構，受熱面積大。內膽為波紋膽（或直爐膽），火箱為非對稱偏心結構，對流段采用螺紋煙管與光管相結合，優化組成。配置優質的進口燃燒機(低NOx型燃燒器），煙氣中的有害成分低于國標準，屬于環保產品。燃燒完全，噪音低，安全高效且環保指標均符合國要求。
排煙口配置冷凝換熱器，冷凝煙氣中的水蒸氣吸收凝結潛熱，從而提高鍋爐的熱效率。鍋爐本體與大氣接通，配置膨脹水箱，常壓下運行，無安全隱患。
鍋爐可選用先進觸摸屏電腦控制器和數碼電腦控制器，控制器具有定時控制，工作記錄、檢測報警功能，并可增設廠家定時鎖。
鍋爐運行實現全自動控制，出回水溫自動調節，鍋爐自動點火程序啟動，配有多種報警連鎖保護裝置，確保鍋爐高效、安全、可靠運行，安裝和使用較為簡便，完美的造型設計，優雅時尚，結構緊湊，外形美觀，整體快裝出廠。
水垢報警功能（選配）實時監控受熱面水質的情況，一旦超標，自動報警。
CWNS全自動燃油燃?xì)獬簾崴仩t技術參數
項目
單位
0.35
0.7
1.05
1.4
2.1
2.8
4.2
7.0
85/60-Y（Q）
鍋爐本體
額定熱率
MW
0.35
0.7
1.05
1.4
2.1
2.8
4.2
7.0
發熱量
萬大卡
30
60
90
120
180
240
360
600
額定出水壓力
Mpa
常壓
額定出水溫度
℃
85
額定回水溫度
℃
60
計算換熱面積
m2
9.5
38.3
38.5
65.4
75.3
91.9
152.2
356.5
熱效率
%
98以上
鍋爐凈重
t
2.1
5.1
5.6
7.3
10.69
9
15
22
鍋爐水容量
t
0.9
4.4
5
6
6.2
6
15
22
燃料消耗
使用燃料
輕油/天然氣
輕油
Kg/h
33
60
98
134.5
153
255
384
667
天然氣
Nm3/h
40
72.2
118.3
163
185
309
465
809
運輸尺寸
長
mm
2416
3700
3880
4100
4300
5400
5524
6180
寬
mm
1160
2080
2080
2600
2600
2710
2632
2700
高
mm
1484
2234
2340
2800
2800
2564
3052
3374
