搪瓷反應釜是將含高二氧化硅的玻璃，襯在鋼制容器的內表面，經高溫灼燒而牢固地密著于金屬表面上成為復合材料制品。所以，它具有玻璃的穩定性和金屬強度的雙重優點，是一種優良的耐腐蝕設備。

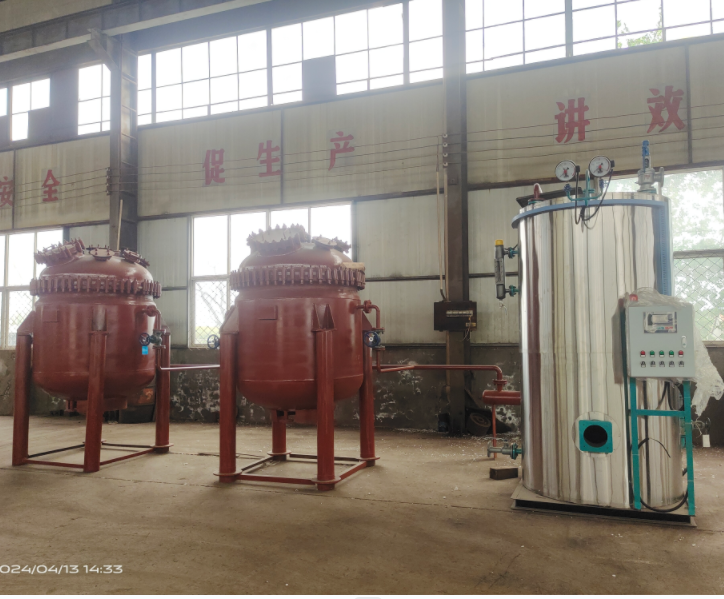

搪瓷反應釜，分開式和閉式兩種結構，開式為體蓋分離，中間用墊子和卡子連接起來，一般是容積在5000L以下；閉式為體蓋一體，一般容積在5000L以上。這兩種結構各有優勢，開式拆卸比較方便，如果罐蓋上的管口出現問題，則易于拆下單獨修理，而閉式則密封性能要好。一般來說，開式結構還有平焊對接式法蘭連接和平蓋式兩種。
蒸汽加熱
　　當生產要求加熱溫度在100℃以下時我們可以使用蒸汽加熱搪玻璃反應釜的方式，這種是用一個大氣壓以下的蒸汽來對設備進行加熱；當溫度要求在100~180℃范圍內，我們就得使用飽和蒸汽；當溫度要求更高時，我們就必須使用高壓過熱蒸汽來進行加熱。
應用說明
搪玻璃反應釜廣泛地應用于化工、石油、醫藥、農藥、食品等工業。為了保證搪玻璃設備正常使用，現將其主要性能和安裝、使

用注意事項說明如下：
1、使用壓力：0.2---0.4Mpa
2、耐酸性: 對各種有機酸、無機酸、有機溶劑均有較好的抗蝕性。如將搪玻璃試樣置于20%HCI溶液中煮沸48h，腐蝕速率為0.9g/m2.d（優等品指標為1.0g/m2.d）。
3、耐堿性：搪玻璃對堿性溶液抗蝕性較酸溶液差。但將搪玻璃試樣置于1N氫氧化鈉溶液腐蝕，試驗溫度80℃時間48h。腐蝕速率為6.76g/m2.d（優等品指標為7.0g/m2.d）。
4、操作溫度：搪玻璃設備加熱和冷卻時，應緩慢進行。搪玻璃設備使用溫度為0－200℃，耐溫急變性≥200℃。
5、瓷層厚度：玻璃設備的瓷層厚度0.8-2.0mm，搪玻璃設備附件的瓷層厚度0.6-1.8mm。
6、耐壓電：搪玻璃具有良好的絕緣性，當搪玻璃在規定厚度內用20KV高頻電火花檢查瓷層時，高頻電火花不能擊穿瓷層。
7、耐沖擊性：玻璃層的內應力越小，彈性越好，硬度越大，抗彎抗壓強度越高，則耐沖擊就越好。玻璃層在規定厚度內，用直徑30mm，重量112g鋼球沖擊時，其沖擊功為282×10-3J（優等品指標為260×10-3J）。
